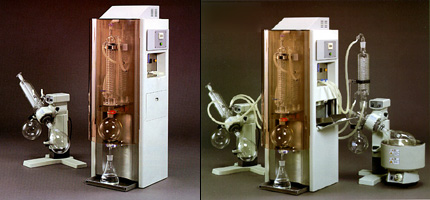

スーパーエクセレント　Model　ＭＹ－１００２

万能有機溶媒常圧回収装置
実用新案登録第３０４６４１３号



溶媒の通る管がすべてテフロン（ＰＴＦＥ）製のダイヤフラム真空ポンプの排気側に特殊構造の
　キューラーを装着することにより、ほぼ１００％の回収ができます。
本装置１台で１基使用のほか、もう一台のエバポレーターも同時使用できます。
運転中でも、回収された溶媒を随時、抜き取ることが出来ます。
有臭気体は詰め替え式活性炭トラップにより吸着され、においが出ません。
冷却水は氷水を送水ポンプで回す方式ですから、冷却水循環装置は不要です。
非常にコンパクトな設計で、実験台中央に置くことができ場所をとりません。
エバポレーター１基あたり４０万円を切る故障知らずの廉価製品です。


仕様 （カタログ ）　　　

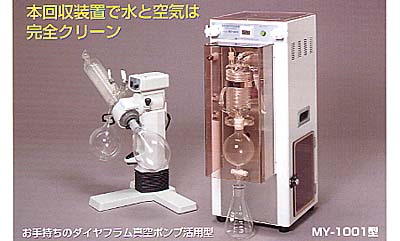

スーパーエクセレント　Model　ＭＹ－１００１／ＭＹ－１００１Ｍ

万能有機溶媒常圧回収装置
実用新案登録第３０４６４１３号



溶媒の通る管がすべてテフロン（ＰＴＦＥ）製のダイヤフラム真空ポンプの排気側に特殊構造の
　キューラーを装着することにより、ほぼ１００％の回収ができます。
本装置１台で２基のエバポレーターを接続できます。
溶媒回収中でも、回収された溶媒を随時、抜き取ることが出来ます。
接ガス部は全てテフロンとガラスを使用しておりますので酸性ガスにも耐えられます。
有臭気体は詰め替え式活性炭トラップにより吸着され、においが出ません。
冷却水循環装置を簡単に接続できます。ニードルバルブもついています。
ダイヤフラム真空ポンプ無しのタイプとポンプ付の２タイプがあります。
ＭＹ－１００１型はお手持ちのダイヤフラム真空ポンプを接続して使用できます。


仕様 （カタログ ）　　　

型式	ＭＹ－１００１	ＭＹ－１００１Ｍ
減圧装置	無し (お手持ちのダイヤフラム真空ポンプ接続可)	7Torr､28L/33Lmin 50/60Hz 180W
安全弁	リリーフバルブ２ｋｇ/ｃｍ２.Ｇ	リリーフバルブ２ｋｇ/ｃｍ２.Ｇ
有臭気体トラップ	活性炭入りガラスビン１．８Ｌ	活性炭入りガラスビン１．８Ｌ
冷却水接続口	冷却水(入）口、冷却水（出）口付	冷却水(入）口、冷却水（出）口付
キューラー	パイレックス二重蛇管部約３．５ｍ	パイレックス二重蛇管部約３．５ｍ
常圧受器	下口テフロン活栓付き丸底フラスコ500ｍｌ	下口テフロン活栓付き丸底フラスコ500ｍｌ
冷却水温度表示	デジタル表示　－４０℃～４０℃	デジタル表示　－４０℃～４０℃
電源	ＡＣ１００Ｖ　５０/６０Ｈｚ	ＡＣ１００Ｖ　５０/６０Ｈｚ
外形寸法	４３０(D)×３００(W)×７３０(H）ｍｍ	４３０(D)×３００(W)×７３０(H）ｍｍ
重量	１７ｋｇ	２８ｋｇ

冷却循環装置　Model　ＴＣ－２００

溶媒回収装置はＭＹ－１００２型に最適です。
小型機で場所を取りません。
冷却部が大きいので冷却部が良く早く冷えます。



仕様 　　　

温度表示：ー１０℃～室温
冷却機：空冷式　２００Ｗ　ＨＦＣ－１３４ａ
電源：ＡＣ１００Ｖ　６Ａ
外形寸法：５１０(D）×３３０(W）×５００(H)
重量：２９ｋｇ
